Fonte 48V TP-Link



Visão geral

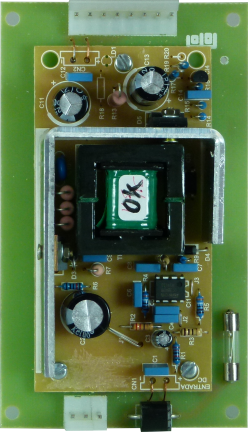

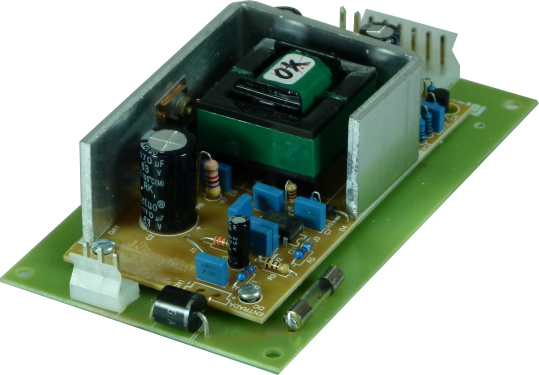

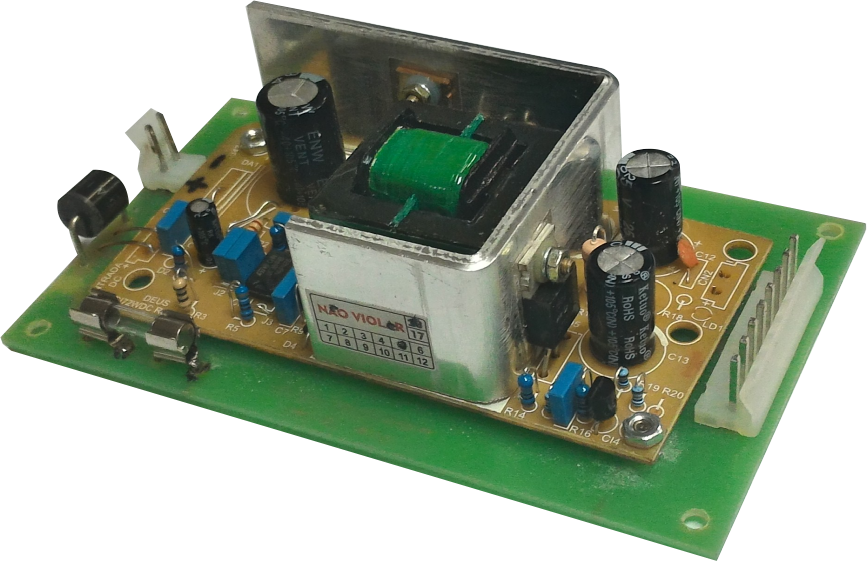

Desenvolvido para substituir fonte original de alimentação do Switch da TP - Link modelo TP-SG5412F, mudando a alimentação de 110/220V AC para 48V DC.
Fácil conexão, instale você mesmo.
Serão utilizados os mesmos conectores de entrada e saída. Sua instalação agora toda alimentada por corrente contínua. Autonomia otimizada e estendida.

O KIT 48 I SW TP-LINK TP-SG5412F possui Terra isolado, que permite conectar em (-) 48 Volts, também possui proteção de fusível evitando a queima do equipamento caso conectado em uma rede convencional (110/220) ou invertido.





Procedimento:

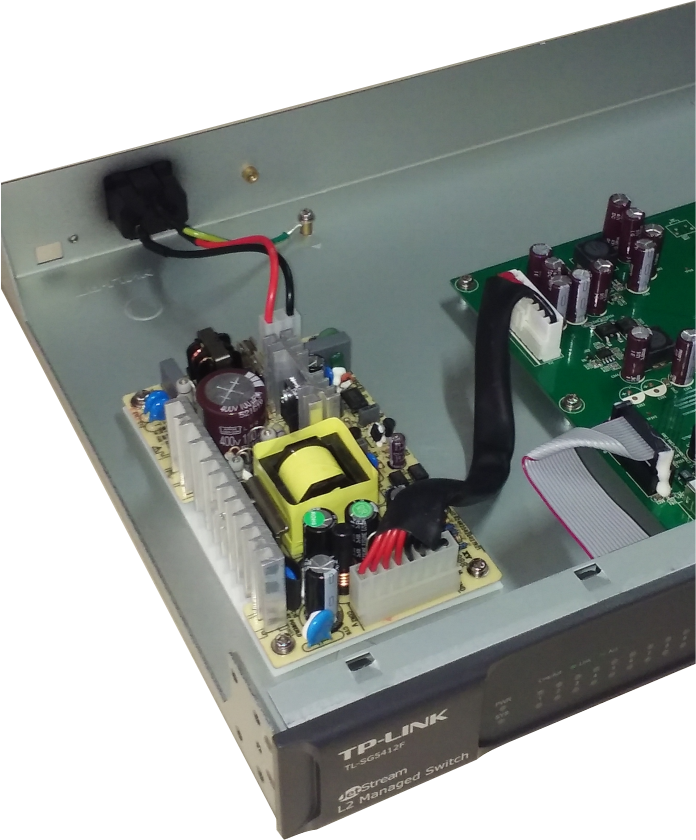

Abra a Switch TP-Link TP-SG5412F através dos parafusos laterais, traseiros e o do Terra,

Desconete da fonte os cabos de entrada e saída,

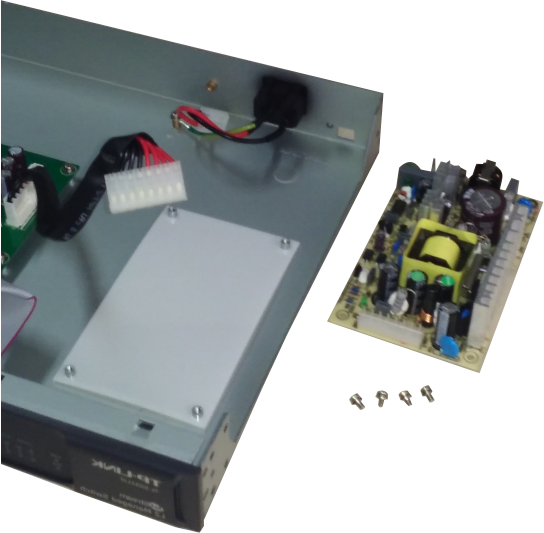

Retire a fonte soltando os parafusos que fixam ao gabinete da Switch,

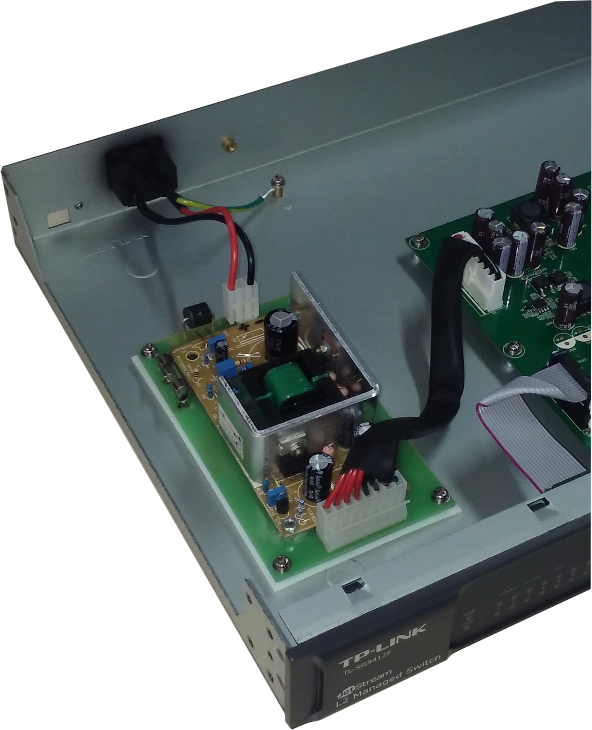

Instale a nova Fonte DC - TPNET fixando com os mesmos parafusos no gabinete,

Reconecte os plug com os cabos, se ajustam perfeitamente,

Feche o gabinete,

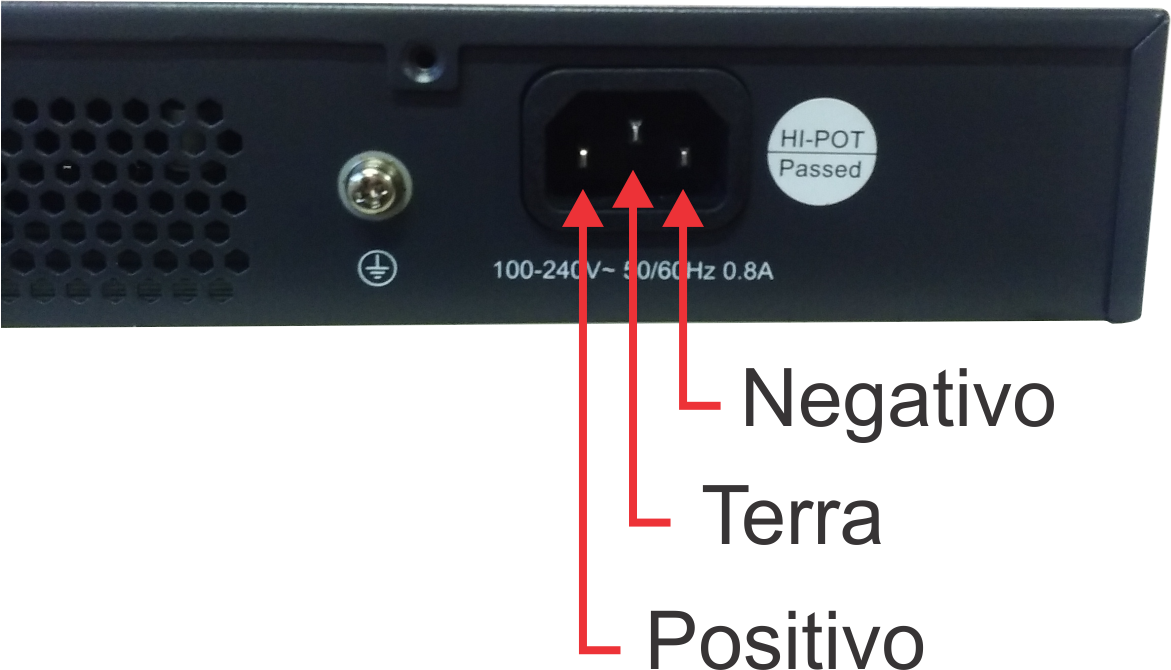

Observando a polaridade, conecte o cabo de força no NoBreak ou conversor com saída de 48 Volts DC.
