Nobreak DC 12V com Auxiliar X9

Visão Geral:



O Nobreak DC 12 v com Auxiliar X9 (NET NDC 5.0/X9) alem de permitir o reset dos equipamentos alimentados por POE e saída auxiliar traseira, também permite monitorar os seguintes parametros:



  • Tensão da bateria
  • Tensão do Nobreak
  • Presença de energia AC
  • Sensor de abertura de porta
  • Sensor de temperatura
  • Sensor Externo

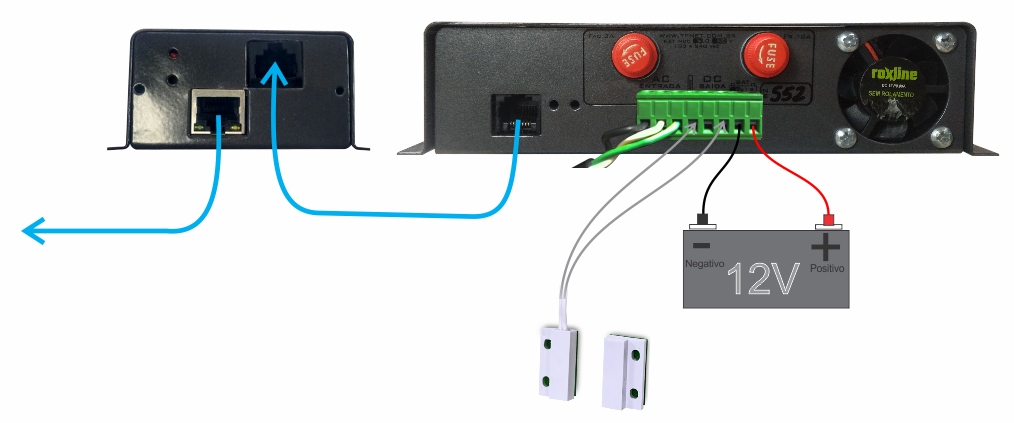

Estes comandos são realizado através do Agente X9 a ele conectado. Ao comandar o AT1, o relé dentro do Nobreak, desliga a alimentação das portas POE e a saída DC por 10 segundos, reiniciando os equipamentos.



Conexões dos equipamentos com RJ45 para dados e alimentação via POE - Power Over Ethernet.

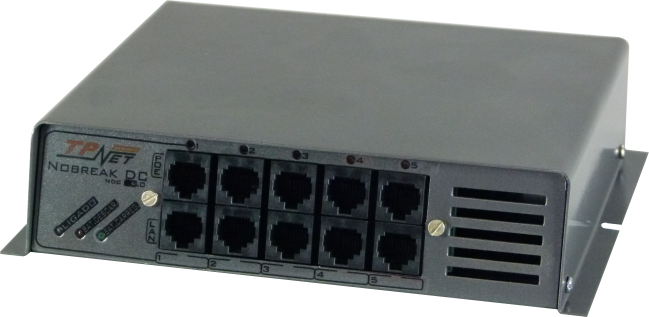

Permite ligar 5 sistemas em perfeita organização. Painel inclinado facilita o acesso a trava dos conectores RJ45.



Interligue seus sistemas lógica e eletricamente com apenas cabos UTP, rápido, simples e estético.

O No Break DC simultaneamente fornece alimentação para os equipamentos, carrega as baterias e interliga os equipamentos lógica e eletricamente. Os conectores RJ 45, 5 interligam aos equipamentos a serem alimentados via POE – (superiores) e 5 interligam a LAN, (inferiores).

Permite alimentar outros equipamentos via um conector no painel posterior. No total em até 80 Watts. Carrega duas baterias de até 45 Ah.

Possui proteção contra curtos e sobrecarga, com fusíveis rearmáveis 24 Watts / porta e fusível externo para proteção de bateria.



LEDS de indicação:

  • AZUL – ligado
  • VERMELHO - bateria descarregada
  • VERDE - bateria carregada.

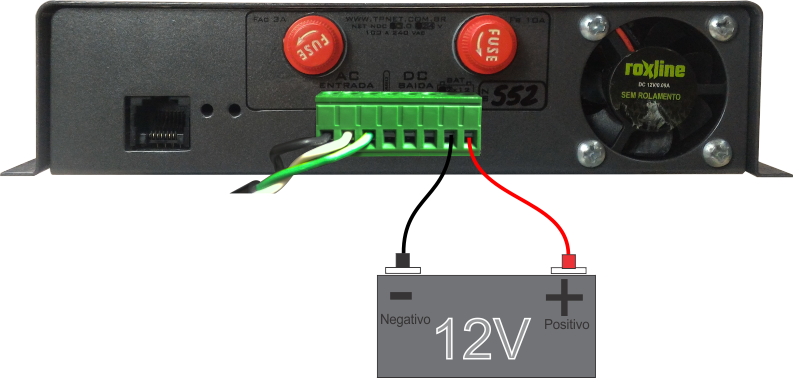

Possui sistema de START automático, basta ligar o No Break DC na bateria carregada, mesmo sem alimentação AC que ele passa a funcionar normalmente.



De pequenas dimensões, altura de 1 unidade de rack e 19”de largura, pode-se instalar dois Nobreaks em uma bandeja com 1 unidade de rack. Abas laterais facilitam fixação.

Ideal para sites distribuidores de internet via rádio.



Possui sistema de START automático, basta ligar o No Break DC na bateria carregada, mesmo sem alimentação AC que ele passa a funcionar normalmente.

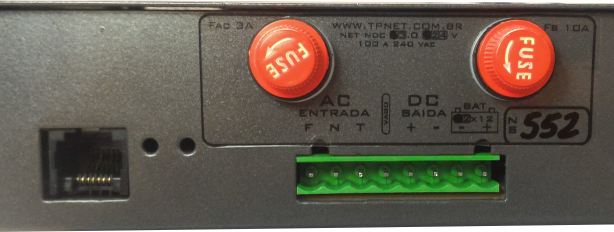

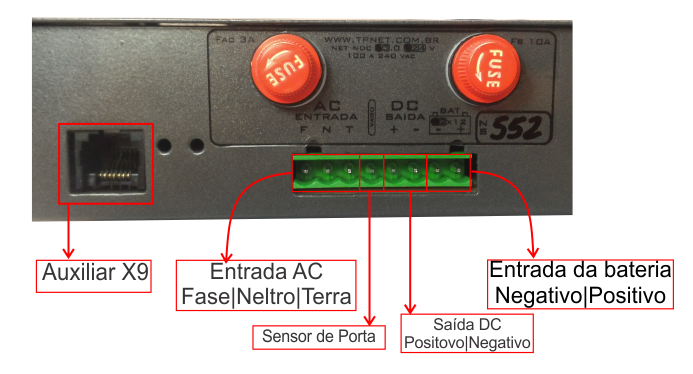

No painel posterior um conector com parte removível permite interligar cabos de até 2,5mm2.

Possui termostato interno que liga e desliga ventilação forçada, economizando energia e aumentando sua durabilidade.

Especificações Técnicas:

Tensão de entrada                                                     90 a 240 Vac



Tensão de saída                                                         13,8 Vdc


Potência máxima por porta                                   10 Watts


Potência máxima do nobreak                               80 Watts


Corrente máxima por porta                                   900 mA


Fusível tensão de entrada                                      3A


Fusível da bateria                                                     10A


Pinos 4/5 (+) positivo e 7/8 (-) negativo


10 conectores RJ 45 fêmea, sendo os 5 superiores POE(power over ethernet)





Parâmetros Monitorados pelo Agent X9:



Tensão Nobreak                                                         0 a 60 Vdc



Tensão da bateria                                                      0 a 60 Vdc



Sensor de abertura porta:                                       0 (fechada) - 1(aberta)



Sensor de temperatura interna                             Mede em graus Celsius



Sensor externo                                                            Sensor externo é opcional



Dimensões: Altura                                                      5 cm

                       Comprimento                                       16 cm

                        Largura                                                  20 cm



Peso                                                                                1310g
