Organizador Para CFTV



Visão Geral:



Este organizador foi especialmente desenvolvido para instalações em Rack 19” com DVRs de 16 canais.

Proporciona uma instalação com ótimo padrão de acabamento de forma fácil, rápida e com facilidade na manutenção do sistema.

Atende as tecnologias de sinal de vídeo analógico, digital, HDCVI utilizando cabos coaxiais e / ou baluns.

Com conexões de engate rápido facilita na instalação e manutenção.

Características:

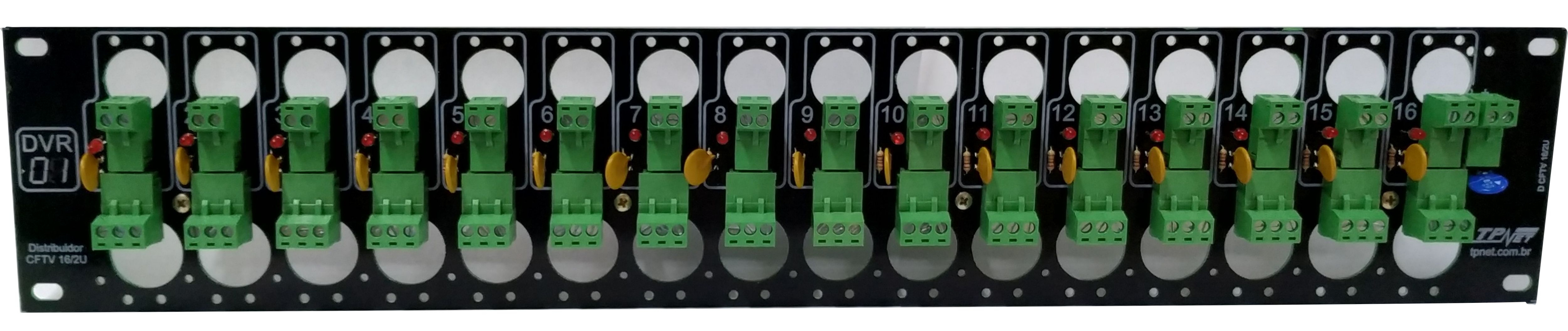

  • Painel em placa de circuito impresso em fibra de vidro, 19” x 2 UR,
  • Capacidade para 16 portas / posições coaxial e / ou balun,

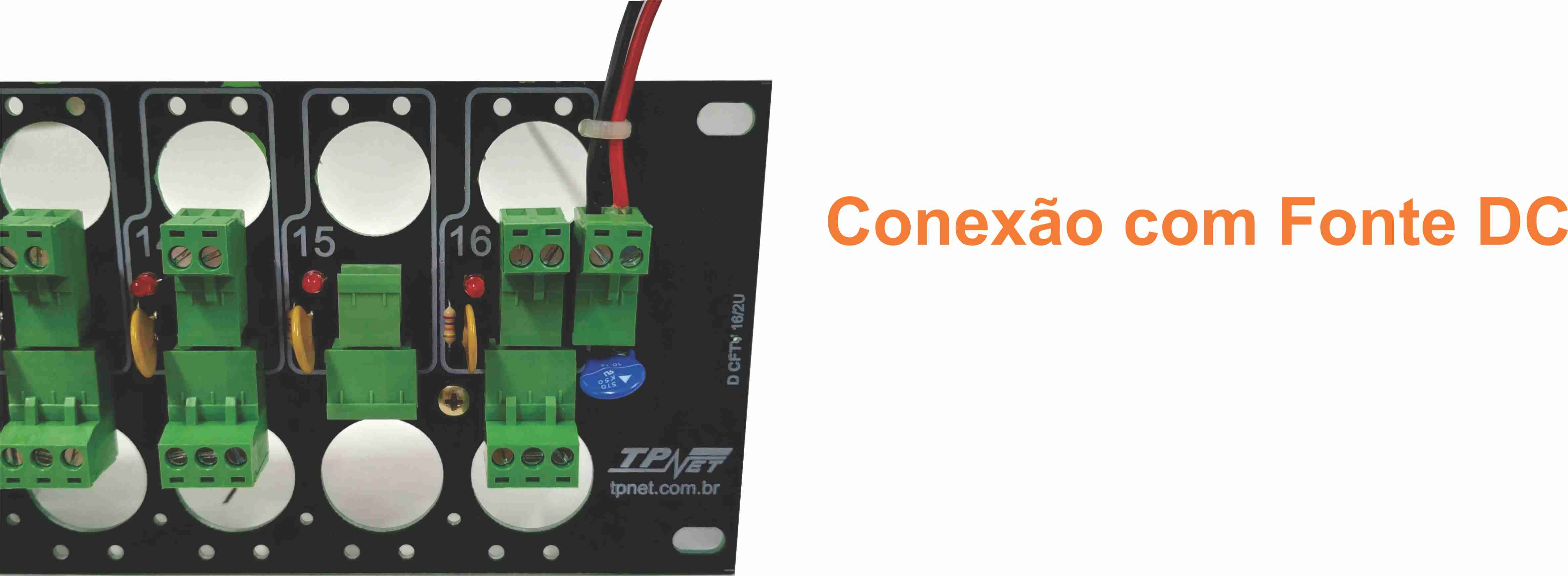

  • Conectores BR-8 MetalTex  para alimentação, fonte externa com proteção de surtos elétricos,
  • Orifícios possibilitam que os cabos do DVR e das câmeras passem para a parte interna do rack,
  • 16 conectores BR-8 duas vias para conexão dos cabos coaxiais que interligam o DVR.
  • 16  conectores BR-8 três vias para conexão dos cabos coaxiais e /ou baluns que interligam as câmeras.
  • 16 Leds para indicação de alimentação de cada câmera,
  • 16 circuitos de proteção contra curto circuito rearmável.
  • Serigrafia para identificação de cada DVR,
  • Orifícios para abraçadeiras para fixação dos cabos,



Para interligação dos cabos coaxiais que interligam o DVR fornecemos opcionalmente nos comprimentos adequados a sua necessidade. Com 1, 2, 3, 4, 5 metros ou mais, já montados com conector BNC macho.

Recomendamos nas instalações com cabo coaxial utilizar as duas vias de alimentação do cabo coaxial (vermelho / preto) conectados juntos no polo positivo. Desta forma, permite instalações mais longas.

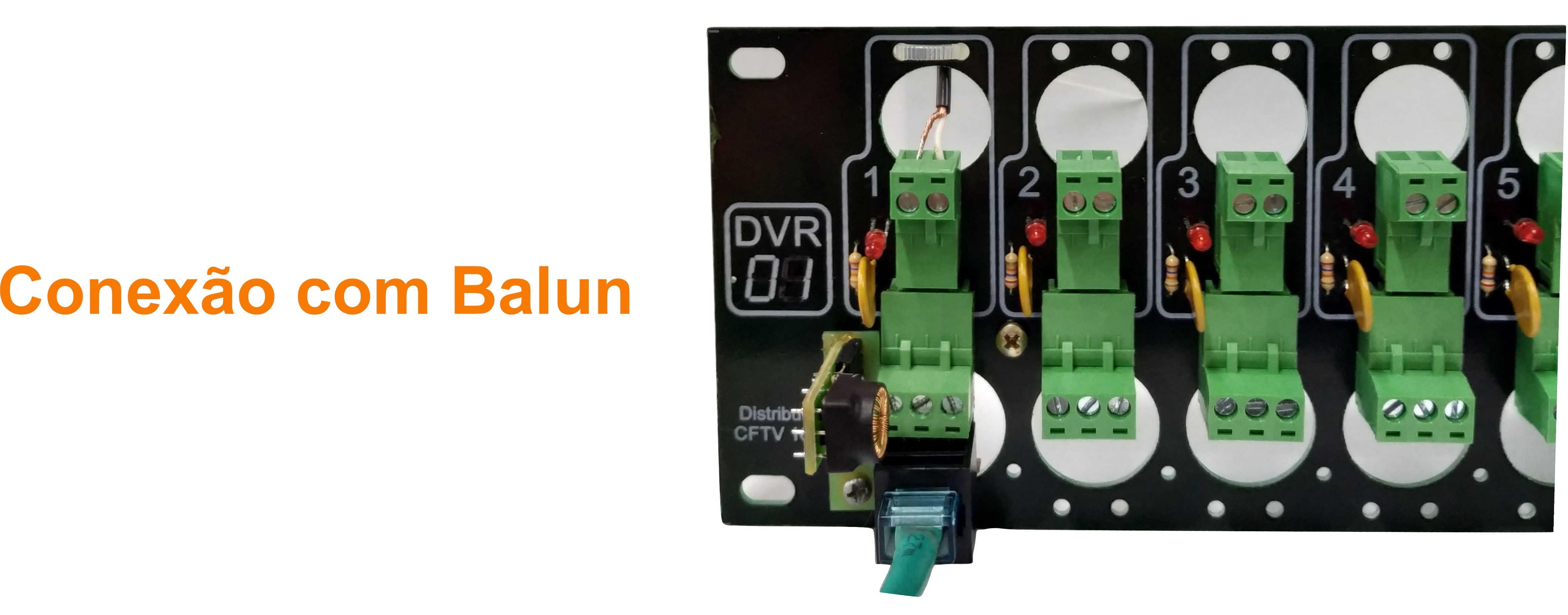

Para instalações com Balun, indicamos os opcionais Balun ponta A para conexão no Painel Organizador e Balun ponta B para conexão com a Câmera.
