Nobreak DC 24V com Auxiliar X9

Visão Geral:



Nobreak DC 24 v com Auxiliar X9 (NET NDC 5.0/X9) alem de permitir o reset dos equipamentos alimentados por POE e saída auxiliar traseira, também permite monitorar os seguintes parametros:



  • Tensão da bateria
  • Tensão do Nobreak
  • Presença de energia AC
  • Sensor de abertura de porta
  • Sensor de temperatura
  • Sensor externo

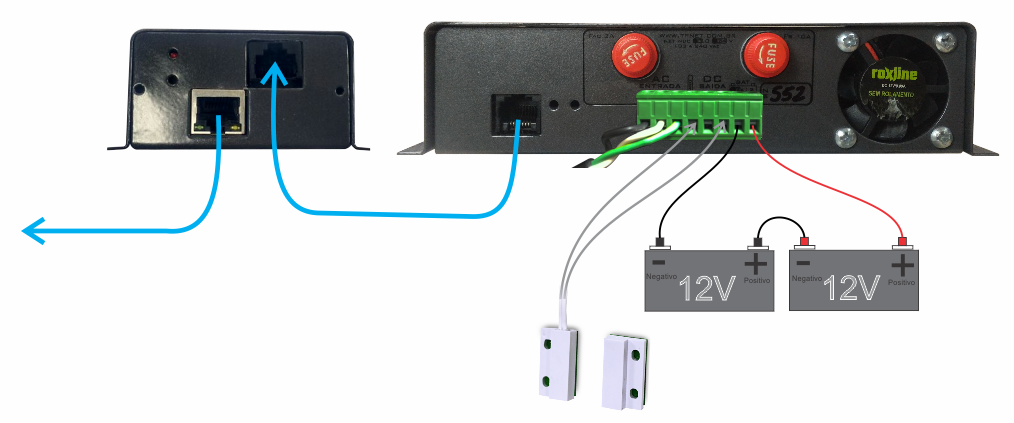

Estes comandos são realizado através do Agente X9 a ele conectado. Ao comandar o AT1, o relé dentro do Nobreak, desliga a alimentação das portas POE e a saída DC por 10 segundos, reiniciando os equipamentos.​



Conexões dos equipamentos com RJ45 para dados e alimentação via POE - Power Over Ethernet.

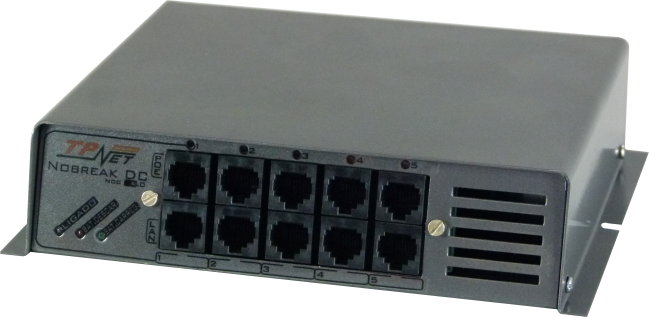

Permite ligar 5 sistemas em perfeita organização. Painel inclinado facilita o acesso a trava dos conectores RJ45.



Interligue seus sistemas lógica e eletricamente com apenas cabos UTP, rápido, simples e estético.

O No Break DC simultaneamente fornece alimentação para os equipamentos, carrega as baterias e interliga os equipamentos lógica e eletricamente. Os conectores RJ 45, 5 interligam aos equipamentos a serem alimentados via POE – (superiores) e 5 interligam a LAN, (inferiores).

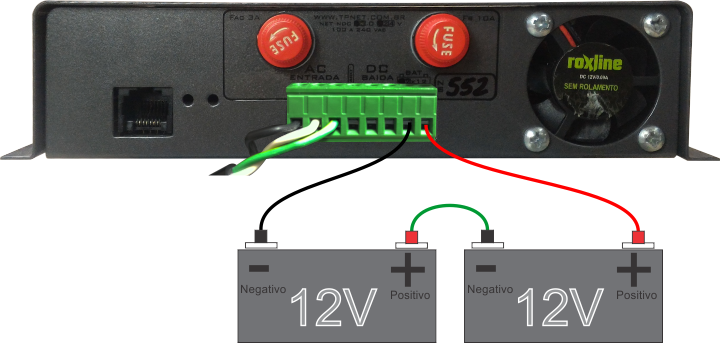

Permite alimentar outros equipamentos via um conector no painel posterior. No total em até 80 Watts. Carrega duas baterias de até 45 Ah.

Possui proteção contra curtos e sobrecarga, com fusíveis rearmáveis 24 Watts / porta e fusível externo para proteção de bateria.





LEDS de indicação:

  • AZUL – ligado
  • VERMELHO - bateria descarregada
  • VERDE - bateria carregada.



Possui sistema de START automático, basta ligar o No Break DC na bateria carregada, mesmo sem alimentação AC que ele passa a funcionar normalmente.

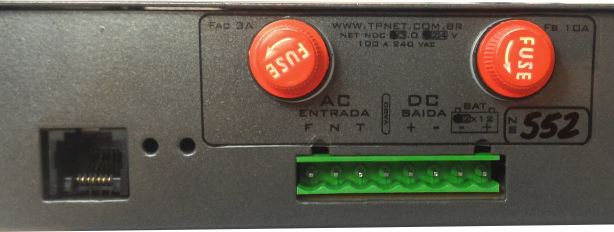

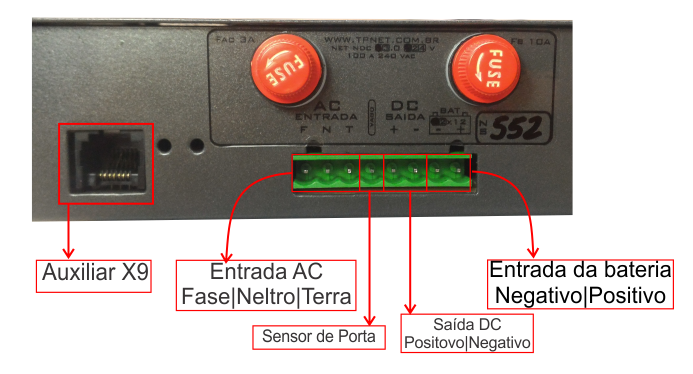

No painel posterior um conector com parte removível permite interligar cabos de até 2,5mm2.

Possui termostato interno que liga e desliga ventilação forçada, economizando energia e aumentando sua durabilidade.



De pequenas dimensões, altura de 1 unidade de rack e 19”de largura, pode-se instalar dois Nobreaks em uma bandeja com 1 unidade de rack. Abas laterais facilitam fixação.

Ideal para sites distribuidores de internet via rádio.







Especificações Técnicas:



Tensão de entrada                                                      90 a 240 Vac

Tensão de saída                                                           27,5 Vdc

Potência máxima por porta                                     24 Watts

Potência máxima do nobreak                                 80 Watts

Corrente máxima por porta                                     900 mA

Fusível tensão de entrada                                        3 A

Fusível da bateria                                                       10 A



 Alimentação POE(power over ethernet)

       Positivo (+) pinos                                                  4 e 5

        Negativo (-) pinos                                               7 e 8

Parâmetros Monitorados pelo Agent X9:





Tensão Nobreak                                                         0 a 60 Vdc



Tensão da bateria                                                      0 a 60 Vdc



Sensor de abertura porta:                                       0 (fechada) - 1(aberta)



Sensor de temperatura interna                             Mede em graus Celsius



Sensor externo                                                            Sensor externo é opcional




Dimensões: Altura                                                     5 cm

                      Largura                                                   20 cm

                      Comprimento                                       16 cm




Peso                                                                               1300g
